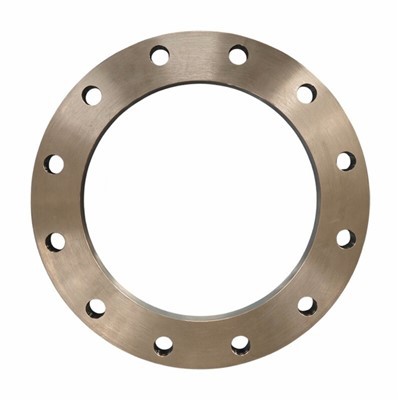

„Titanium Gr7“ flanšas









„Titanium 7“ laipsnis (UNS R52400) yra paladžio patobulintas komerciškai gryno titano 2 klasės variantas.

„Ti Gr.7“ dizainas yra skirtas išskirtiniam atsparumui korozijai, ypač mažinant/rūgščią aplinką, kai standartinės titano laipsniai gali sugesti.



„Titanium“ 7 laipsnio pagamintas flanšas išsiskiria tuo, kad standartinis titanas nesugeba sumažinti rūgščių ir žemo oksidatoriaus aplinkos.
„Titanium Gr7“ flanšo PD turinys suteikia „katodinį modifikaciją“, įgalinančią pasyvumą.

Agresyvioms cheminėms paslaugoms jis neprilygsta titano 2 laipsnio flanšui, tačiau ekonomiškai efektyvumas turėtų būti įvertintas atsižvelgiant į alternatyvas, tokias kaip 12 laipsnio „Titanium“ flanšo ar rutenio klasės flanšai.





„Titanium Gr7“ flanšas

Medžiaga: „Titanium“ 7 laipsnis /UNS R52400

OD: 1/2 "-24"; DN15- DN600, priimtinas didelis matmenų flanšas

Slėgis: 150 klasės flanšai, 300 klasės flanšai, 400 klasės flanšai, 600 klasė, 900 klasės flanšai

Tipas: THESDEND FLANGE, SLIDEL FLANGENT, lizdo suvirinimo flanšas, apšviestas flanšas, aklas flanšas, suvirinimo kaklo flanšas

Paviršiaus apdorojimas: apdirbtas poliruotas

Apdorojimas: suklastotas

Standartas: ASME B16.5













Fizinės savybės

Pažymys	Tempimo stipris MPA-min	Derlingo stiprumo MPA-min	Pailgėjimas %-min
Gr7	400	275	18



Cheminė sudėtis

Pažymys	Fe Maks	O Maks	N Maks	C Maks	H Maks	PD Maks
/	Wt %	Wt %	Wt %	Wt %	Wt %	Wt %
Gr7	0.3	0.25	0.03	0.08	0.015	0.12- 0.25

Ti	Pusiausvyra











Ti Gr7 flanšo atsparumas korozijai:
- GR7 flanšo atsparumas korozijai yra pranašesnis už 2 laipsnio flanšą mažinant rūgštis (pvz., Sieros, druskos, fosforo) ir plyšio koroziją.
-PD papildymas stabilizuoja pasyvią oksido plėvelę žemo PH/žemo oksidizatoriaus aplinkoje.
- prieštarauja chloridams, sūrymams ir organinėms rūgštims.



„Titanium Gr7“ flanšo gamyba ir suvirinimas:
- Puikus suvirinamumas (GTAW, GMAW) ir formavimas kaip grynas titanas.





Pagrindinės titano Gr7 flanšo taikymo

- Cheminis apdorojimas: šilumokaičiai, reaktoriai, vamzdynai HCl, H₂So₄ ir rūgštiniuose chlorido tirpaluose.
- Taršos kontrolė: šveitikliai, šlapios chloro dujų linijos, išmetamųjų dujų desulfurizacija.
- Hidrometalurgija: metalo ekstrahavimo įranga (pvz., Ni, CO, Zn).
- Gerklavimo/elektrinės: sūrus vandens sistemos.
- Medicinos: ribotas vartojimas labai ėsdinančioje implantų aplinkoje.
